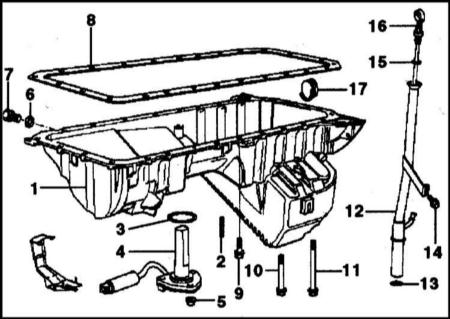

1 — поддон картера
2 — штифт
3 — уплотнительное кольцо
4 — датчик указателя уровня масла
5 — гайка
6 — уплотнительное кольцо, А12 х 15.5-AL
7 — сливная пробка
8 — уплотнительная прокладка поддона картера
9-11 — болты
12 — направляющая труба
13 — уплотнительное кольцо
14 — болт
15 — уплотнительное кольцо
16 — указатель уровня масла
17 — крышка

Модели 520i, 523i, 528i

Снятие

Вследствие недостатка места для снятия поддона картера необходимо отсоединить обе опоры двигателя и опустить балку передней подвески, обратитесь к Разделу Снятие и установка балки передней подвески.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините кабель массы от аккумуляторной батареи. Батарея находится в багажнике позади правой боковой облицовки.
При отсоединении батареи стираются данные в электронных блоках памяти, например, памяти неисправностей двигателя. Обратитесь к рекомендациям Раздела Снятие и установка аккумуляторной батареи.
2. Отсоедините коробку воздушного фильтра со шлангом от патрубка дроссельной заслонки и выньте, обратитесь к Разделу Снятие и установка корпуса воздушного фильтра и измерителя массы воздуха.
3. Поднимите и установите автомобиль на подставки. Отверните болты крепления и снимите нижнюю облицовку двигателя, обратитесь к Разделу Снятие и установка нижнего щитка двигательного отсека.
4. Слейте двигательное масло.
5. Снимите шланг возврата масла с маслоотделителя у направляющей трубы указателя уровня масла. Для этого раскройте хомут. Обратитесь к сопроводительной иллюстрации.

6. Отверните направляющую трубу указателя уровня масла у держателя, (болт (14), см. иллюстр. в начале подраздела). Выньте трубу наверх из поддона картера. Обратите внимание на уплотнительное кольцо.
7. Застропьте двигатель за подъемное устройство и приподнимите его. Если подъемного устройства нет, заведите трос через серьги на двигателе и вставьте прочную трубу через трос. Обоприте трубу на подставки или на подкапотную часть крыльев. Обратитесь к сопроводительной иллюстрации.

* Не опирайте трубу на крылья. Двигатель медленно поднимите, убедившись, что при этом не захвачен какой-либо кабель или шланг. Подъемное устройство двигателя опирается слева и справа на балки двигателя.

8. Медленно поднимите двигатель с подъемным устройством примерно на 5 мм.
9. Отсоедините рулевой вал от рулевого механизма. Для этого отверните зажимной болт и снимите карданный шарнир у рулевого механизма.

10. Отверните болты крепления и снимите насос гидроусилителя руля. Отведите его в сторону вместе с присоединенными шлангами, привязав проволокой к двигателю.

* Шланги должны быть присоединены к насосу. Иначе вытекает масло. Если гидросистема вскрывается, необходимо соблюдать чистоту, т. к. попавшая в систему грязь может привести к неисправностям в работе.

11. Ослабьте болты крепления опор двигателя слева и справа, отвернув их на четыре оборота.

12. Отверните гайки крепления обеих опор с нижней стороны автомобиля.
13. Отсоедините маслопроводы из держателей на поддоне картера, если они имеются.
14. Расстыкуйте штекерное соединение датчика указателя резерва масла.
15. Подведите под балку передней подвески гаражный домкрат. На иллюстрации показан специальный инструмент BMW. Обратитесь к сопроводительной иллюстрации.

16. Отверните болты крепления балки передней подвески и опустите ее как можно ниже, обратитесь к Разделу Снятие и установка балки передней подвески.

* Не следует отворачивать болты крепления рулевого механизма и рулевого рычага от балки передней подвески.

17. Отверните болты крепления поддона картера спереди и сзади.

18. Опустите поддон картера и выньте его назад.

* Если поддон картера вынуть невозможно, отсоедините нажимную тягу слева и справа у стабилизатора и еще опустите балку передней подвески, обратитесь к Разделу Снятие и установка балки передней подвески.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Очистите уплотнительные поверхности поддона картера и блок цилиндров.
2. В пазы крышки корпуса приводных звездочек и запорной крышки нанесите валик герметика “3 Bond 1209”. Валик должен быть 3 мм шириной и 2 мм высотой.

3. Приклейте новую уплотнительную прокладку с помощью небольшого количества пластичной смазки. Проверьте правильность положения прокладки.

* Прокладку необходимо всегда устанавливать новую.

4. Установите на место поддон картера.
5. Вверните болты крепления поддона картера, не затягивая их. Слегка затяните сначала болты у РКПП, затем у двигателя. Затем все болты затяните моментом 10 Нм. Если болты затягиваются слишком сильно, можно раздавить прокладку, в результате чего нарушится герметичность.
6. Закрепите маслопроводы, если они имеются, в держателях у поддона картера.
7. Вставьте направляющую трубу указателя уровня масла с уплотнительным кольцом и заверните ее. Поврежденное кольцо обязательно замените на новое.
8. Закрепите хомутом шланг возврата масла маслоотделителя у направляющей трубы указателя уровня масла.
9. Состыкуйте штекерное соединение датчика резерва мала и зафиксируйте его.
10. Закрепите штанги стабилизатора.
11. Приподнимите балку передней подвески и закрепите ее, обратитесь к Разделу Снятие и установка балки передней подвески.
12. Закрепите рулевой вал у рулевого механизма. Зажимной болт затяните моментом 20 Нм.
13. Опустите двигатель, отведите кран в сторону. Закрепите обе опоры двигателя моментом 45 Нм.

* Моменты затяжки опор двигателя и держателей двигателя следующие: резьба М8 - 25 Нм, М10 - 45 Нм

14. Установите насос гидроусилителя руля, обратитесь к Разделу Крепление гидронасоса.
15. Заполните систему маслом. На указателе уровня масла имеются две отметки min и max. Разница в объемах масла между отметками составляет 1 л.
16. Опустите автомобиль на колеса.
17. Установите вентилятор, обратитесь к Разделу Снятие и установка корпуса воздушного фильтра и измерителя массы воздуха.
18. Присоедините отрицательный кабель к аккумуляторной батарее. Установите часы. Запрограммируйте станции радиоприемника.
19. Проверьте герметичность поддона картера, проехав на автомобиле. При необходимости осторожно подтяните болты крепления.
20. Закрепите нижнюю облицовку двигательного отсека.
