Снятие и установка корпуса воздушного фильтра и измерителя массы воздуха

BMW 1 серия / Руководство по ремонту и эксплуатации автомобиля BMW 1 серии / Системы питания и выпуска / Система питания / Снятие и установка корпуса воздушного фильтра и измерителя массы воздуха

СНЯТИЕ

1. Снимите измеритель массы воздуха. Для этого поверните маховичок у штекера (3) влево и снимите. Раскройте хомут в точке (1) у воздушного шланга. Зажимы (2) раскройте отверткой наружу. Обратитесь к сопроводительной иллюстрации.

2. Отверните болт (1) и немного потяните корпус воздушного фильтра из

Воздушные фильтры ютонг

2. Отверните болт (1) и немного потяните корпус воздушного фильтра из всасывающего патрубка (2) и резиновой опоры (3). Обратитесь к сопроводительной иллюстрации.

3. Отверните болты крепления и снимите дополнительный бачок (стрелки на

3. Отверните болты крепления и снимите дополнительный бачок (стрелки на сопроводительной иллюстрации) с коробки воздушного фильтра.

Установка

Установка

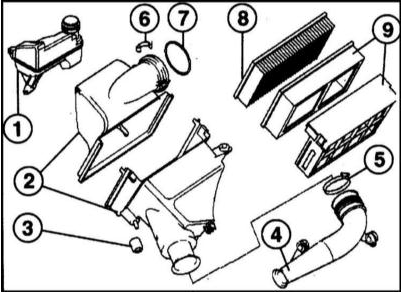

Воздушный фильтр моделей 520i, 523i, 528i:
Воздушный фильтр моделей 520i, 523i, 528i:
1 — дополнительный бачок
2 — коробка фильтра
3 — резиновая опора
4 — всасывающий патрубок
5 — хомут
6 — зажим
7 — уплотнительное кольцо
8 — фильтрующий элемент воздушного фильтра
9 — опорные рамки

УСТАНОВКА
1. Закрепите дополнительный бачок
2. Вставьте корпус воздушного фильтра с нижней резиновой опорой. При этом состыкуйте всасывающий патрубок у крыла кузова. Закрепите болты.
3. Вставьте измеритель массы воздуха с уплотнительным кольцом и зафиксируйте его зажимом.
4. Наденьте воздушный шланг впускного трубопровода у измерителя массы воздуха и закрепите его хомутами.
5. Состыкуйте штекерное соединение измерителя массы воздуха и поверните маховичок вправо.
