Достижение оптимальных ходовых параметров автомобиля и минимального износа шин возможно только при правильном положении колес. При повышенном и неравномерном износе шин, а также неустойчивом движении автомобиль при прямом положении рулевого колеса и плохой управляемости на поворотах необходимо произвести оптическую проверку положения колес.

Проверить углы установки колес без соответствующих оптических приборов невозможно. По этой причине в Руководстве приводится описание только основных положений по проверке углов установки колес.

Значения основных углов установки колес приведены в Спецификациях.

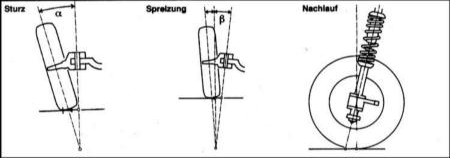

Схождение, развал, угол поперечного наклона оси поворота колеса, угол продольного наклона оси поворота колеса

Схождение колес представляет собой разность расстояний между колесами, измеренных на высоте их осей между краями ободов. Если расстояние впереди меньше чем сзади, то имеет место отрицательное схождение, если наоборот, то положительное схождение. Схождение может составлять 0°5’± 10’ (Е39).
Развал и угол поперечного наклона оси поворота колеса уменьшают передачу толчков при движении автомобиля на рулевое управление и одновременно снижают трение при движение на поворотах.

Развал представляет угол отклонения плоскости колеса от вертикали. Передние колеса таким образом стоят под углом. При отрицательном развале, например, расстояние между колесами в точке их касания дороги больше, чем в верхней точке.

Угол поперечного наклона оси поворота колеса представляет собой угол между осью поворота колеса и вертикалью, проведенной в точке касания колеса, глядя на автомобиль в продольном направлении.

Наличие углов развала и наклона оси поворота колеса приближает точку контакта колеса с дорогой к оси поворота колеса. Благодаря этому уменьшается так называемый радиус ролика рулевой передачи. Чем меньше указанный радиус, тем легче управление автомобилем на повороте. Кроме того, существенно снижается динамическое воздействие на рулевое управление автомобиля.

Угол продольного наклона оси поворота колеса представляет собой угол между осью поворота колеса и вертикалью в точке контакта колеса, глядя на автомобиль сбоку. Продольный угол наклона оси поворота колеса существенно влияет на прямолинейность движения автомобиля. Наличие продольного угла наклона оси поворота колеса обеспечивает возврат управляемых колес в положение прямолинейного движения, в частности, при движении по плохим дорогам и при воздействии бокового ветра.


Условия проверки углов установки колес
a) Передние колеса поставлены прямо
b) Давление воздуха в шинах соответствует заданному
c) Загрузка автомобиля соответствует нормальной:
• 2 х 68 кг спереди,
• 1 х 68 кг сзади в центре,
• 1 х 21 кг в центре багажника,
• топливный бак полностью заправлен
d) Подвески автомобиля сильно прожаты
e) Рулевое управление отрегулировано
f) Зазоры в сопряжении рулевых тяг лежат в пределах допустимых значений
g) Люфты подвески лежат в пределах допустимых значений
h) Высота положения автомобиля соответствует заданной
